工事施工例の解説

アンダーピーニング、耐圧盤、グラウト工法を併用した場合(工期は約25〜40日です)

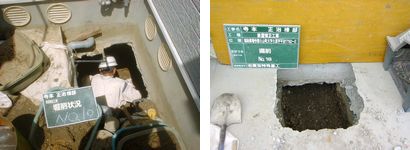

 1. 掘削 ポイント位置平面に1.0m×1.0m×1.5、深さ基礎底より1.0m人力により掘削独立基礎などでは仮補強が必要な場合は、補強後安全を確認の上着手する。
掘削

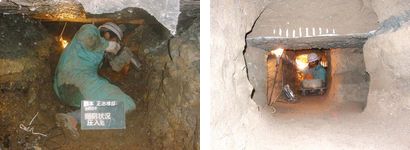

トンネル掘削
トンネル掘削
 2. 杭打設 第1杭139.8φ×4.5mm×600をアンダーピーニング用の機械にて打設する。
杭打設
管内落下
管内落下
 3. 継杭打設 第2杭(165.2φ×5.0mm×2000mm)を熔接により接続し打設、第3,4,5杭を支持層に到達するまで繰り返し打設する。
継杭打設
 4. ジャッキセット ブラケットセット
杭頭を基礎底でカットし杭にH鋼(125×125×600×8)を水平に熔接で固定する。H鋼の下部に三角プレートを補強し20tジャッキをセットする。
反力用H鋼溶接
圧入ジャッキセット
圧入ジャッキセット
耐圧盤セット
基礎底盤より穴掘削(1000×1000×600)し、クラッシャランを敷き詰める。転圧後耐圧盤をセット、基礎底盤にH鋼を当て20tジャッキをセットする。
耐圧盤セット

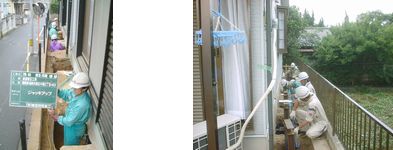

 5. 水平修復 建物全体の補強施工が終了した後、20tジャッキにより家屋水平調整を行う。
水平修復

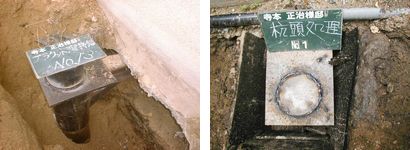

 6. 調整杭固定 家屋水平調整後、レベル調整杭にて熔接固定する。
調整杭固定
 7. 杭頭処理 杭頭処理
 8. 生コン打設 レベル固定後、掘削ポイントに生コンを打設する。
生コン打設
 9. 埋め戻し 掘削ポイント位置をもとのレベルまで埋め戻す。
埋め戻し
10. グラウト工事 掘削ポイント及び基礎間隙部分を、グラウト用ポンプにより軽量モルタルを注入する。
グラウト工事
11. 整地・清掃 完了
整地・清掃
