専用杭打機
当社ではＳＭＤ工法専用杭打機DHJ-08-2を導入しました。
DHJ-08-2の特徴としては、
- オーガの回転トルク及び回転数を任意に設定可能
- SL（Step Less）制御の採用により回転トルクおよび回転数を任意に設定でき、高トルクまたは、高回転を実現しています。
- セコーマスター（施行管理装置）
- ICカードに施行データを記録できます。

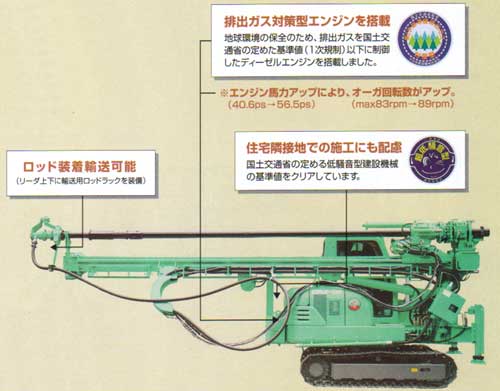

- 排出ガス対策型エンジンを搭載
- 地球環境保護のため、排出ガスを国土交通省の定めた基準値（1次規制）以下に制御したディーゼルエンジンを搭載しました。
- 住宅隣接地での施工にも配慮
- 国土交通省の定める低騒音型建設機械の基準値をクリアしています。
- 狭小地での施工も可能
- 幅2m、高さ3mの範囲で進入可能です。
杭打機の仕様
フロント性能
| オーガ回転トルク | 12.3〜36.9kN・m (1.25〜3.75ton) |
| オーガ回転数 | 35〜3min-1 (35〜3r.p.m) ※負荷により変動します |
| 押込力 | 43.1kN(4.4ton) |
| 昇降速度 | 0〜12.0m/min |
| ウィンチ巻上力 | 7.8kN(700kgf) Φ8mm×20mワイヤーを使用 |
| 巻上/巻下速度 | 20m/min ※負荷により変動します |
その他の仕様
| 全装備質量 | 8500kg |
| 輸送時質量 | 8400kg |
| 設置面積 | 16656cm2 |
| 接地圧(全装備質量時) | 49.6kPa (0.51kgf/cm2) |
| エンジン形式 | ヤンマー製 4TNE88-1K型直噴式ディーゼルエンジン |
| エンジン定格出力 | 29.8kW/2400min-1 (41ps/2400r.p.m) |
| 燃料消費率 | 238g/kWh （175g/ps・h） |
| 燃料タンク | 75L |
DHJ-08-2型式図 （別ウィンドウで開きます）
当社西車両基地にて撮影
